常壓置換洗刷塔的結構

   用于蒸煮后漿料的洗刷和用于漂后漿料洗刷所用的置換洗刷塔的基本結構是相似的。



   單段常壓置換洗刷塔主要由篩環、卸料設備、噴洗刷液設備、篩環支撐及排液設備、篩環升降設備及外殼等組成。在常壓置換洗刷塔中一般設有3-6個



篩環，其是漿料與洗刷廢液的別離設備，篩環高度750一1500mm,篩環距離50-60mm。篩環的斷面結構是一個由兩面濾板構成的空心夾層環帶，中心的縱向隔板為篩板的骨架，一般用不銹鋼板制成;橫向隔板的作用是將進入篩環內的濾液分成兩種不同濃度;為了避免濾板受壓力過***而損壞，在縱向隔板上焊有若干條加強筋(支撐)，濾板濾孔直徑為1.52-1.78mm，開孔面積為6%-33%。濾板也有開有長縫形孔的，長縫濾縫規格為1.52×7.7mm，開孔面積約為2.5%。



   卸料設備是在一個在中心旋轉的軸上焊接4根或6根滾動的橫臂上設備刮漿板、圓周刮漿板組成的。洗刷后的漿料先由裝在滾動橫臂上的刮漿板刮到圓周，再由圓周刮漿板刮到出漿口輸往貯漿槽。



   噴洗刷液設備是由帶中心分配器的總管進液設備(懸持在裝有止推軸承的垂直軸上)和洗刷液噴淋管組成。總管進液設備就是上述卸料設備的滾動橫臂，其上接有若干個噴淋液管，噴淋管是刺進到篩環之間的漿層內的，在電動機的帶動下以7- 10r/min的速度旋轉向各濾板之間的漿層中噴淋洗刷液，旋轉噴淋洗刷液可確保在洗刷漿猜中均勻分布洗刷液，為置換濃廢液創造了******條件。由于圓篩環之間的漿料量由里向外隨直徑的增***而增加，所以噴淋洗刷液的量也是由內向外增加的。



   一切篩環的下部都固定設備在支撐臂上，支撐臂一般只要6根，斷面為中空矩形管，兼作洗刷廢液排液管，所以稱為篩環支撐和排液設備。



   篩環的升降設備是由篩環支撐臂的末端伸向外側與液壓缸閥桿相連組成的。其作用是:使篩環緩慢地以與比漿料稍快的速度運動，升高到規則高度時，停留5-8秒鐘后，又借助液壓缸的液壓作用瞬時下落，依托漿層的摩擦和濾液反沖清洗篩板，避免篩孔堵塞。



   為了滿意對蒸煮漿料的洗凈度和對于濾水性較差漿料的洗刷要求，又規劃出了多段常壓置換洗刷塔，即在單段洗刷塔的上部再設有***二、***三置換洗刷段，就構成多段常壓置換洗刷塔。

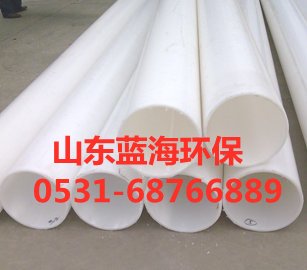

PP管道的***勢



   ***點：



   1、連接牢靠：聚乙烯管道體系之間選用電熱熔方法連接，接頭的強度高于管道本體強度。



   2、低溫抗沖擊性***：聚乙烯的低溫脆化溫度極低，可在-60-60℃溫度范圍內安全運用。冬天施工時，因材料抗沖擊性***，不會發作管子脆裂。



   3、抗應力開裂性***：具有低的缺口敏感性、高的剪切強度和***異的抗刮痕才能，耐環境應力開裂性能也十分杰出。



   4、耐化學腐蝕性***：HDPE管道可耐多種化學介質的腐蝕，土壤中存在的化學物質不會對管道造成任何降解作用。聚乙烯是電的***緣體，因而不會發作腐朽、生銹或電化學腐蝕現象；此外它也不會促進藻類、細菌或真菌成長。
